Ercolina MB42 Húzós tüskementes csőhajlító gép
- Kedvezmény bejelentkezés vagy regisztráció után
- Ingyenes szállítás 50 000 HUF + ÁFA felett
- Garanciális és jótállás utáni szerviz
- Szaktanácsadás
| Termék megnevezése | Termék típusa | Kép | Ár ÁFA nélkül | Ár ÁFA-val | Darabszám | |
| Ercolina MB42 PM Húzós tüskementes csőhajlító gép | MB42PM |
|
1 968 000 Ft |
2 499 360 Ft |
|
18% |
|
Asztali kivitelű csőhajlító – egyfázisú tápellátás
|
||||||
| Ercolina MB42 PT tüskementes csőhajlító + 4 db-os hajlítószegmens készlet | MB42PMset |
|
2 612 520 Ft |
3 317 900 Ft |
|
20% |
|
A készlet tartalmazza az MB42 PT csőhajlító gépet (asztali kivitel) és 4 hajlítószegmenst a következő csőméretekhez: 1/2" – 21,3 mm, 3/4" – 26,9 mm, 1" – 33,7 mm, 1 1/4" – 42,25 mm. |
||||||
| Ercolina MB42 M tüskementes húzóhajlító gép | MB42M |
|
2 870 000 Ft | 3 644 900 Ft |
|
|
|
Padlóra állítható csőhajlító – egyfázisú tápellátás, TC Plus kezelőképernyő |
||||||
Ercolina MB42 Húzós tüskementes csőhajlító gép

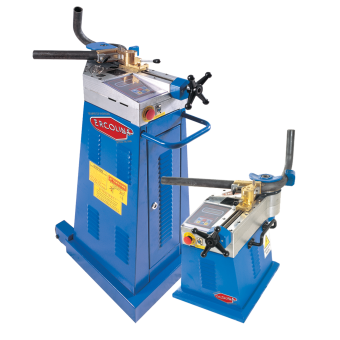

ERCOLINA MB42 – nagy teljesítményű, tüske nélküli csőhajlító Ø 42 × 3 mm méretig
Az ERCOLINA MB42 egy nagy kapacitású, kompakt elektromechanikus csőhajlító gép, amely padlón álló és hordozható asztali kivitelben is elérhető. Acélból, rozsdamentes acélból, rézből, sárgarézből és alumíniumból készült csövek és profilok pontos, ismételhető hajlítását teszi lehetővé belső tüske használata nélkül.
A hajlítási szög digitális vezérlése, a lábpedálos működtetés és az Ercolina szabadalmaztatott gyors szerszámcsere-rendszere megkönnyíti az egyedi és ismétlődő gyártási feladatokat. A padlón álló változat A40/P kéttengelyes pozicionálóval is kiegészíthető, amely különböző síkokban végzett sorozathajlításokhoz használható.
Az MB42 röviden:
| ⚙️ Maximális hajlítási kapacitás | Ø 42 × 3 mm (acél) |
| ✳️ Hajlítási sugár, CLR | R10–R260 mm |
| ⚡ Motor / tápellátás | 1,1 kW / 220–400 V |
| ⏱️ Hajlítási sebesség | a gépváltozattól függően |
| ⚖️ A gép tömege | 50 vagy 80 kg |
Tulajdonságok
- Elektromechanikus hajlítás a C tengely értékének digitális kijelzésével
- A hajlítási szög programozása és az anyag visszarugózásának korrekciója
- Terhelésfelügyelet hajlítás közben, valamint túlterhelés elleni védelem figyelmeztető fényjelzéssel
- Gyors és egyszerű szerszámcsere – szabadalmaztatott Ercolina rendszer
- Lábpedálos vezérlés, amely szabadon hagyja a kezelő kezét a cső vezetéséhez
- Egyfázisú vagy háromfázisú kivitel a választott modelltől függően
- Padlón álló vagy asztali változat a munkahely igényeinek megfelelően
- Egyszerű mozgatás a padlón álló változat beépített kerekeivel és kihúzható fogantyújával
- Opcionális A40/P kéttengelyes pozicionáló különböző síkokban végzett ismétlődő hajlításokhoz
Milyen csövekhez és anyagokhoz alkalmas az MB42?
Az MB42 műhelyi és sorozatgyártási feladatokra egyaránt alkalmas, többek között acél- és rozsdamentes acél szerkezetek, bútorok, korlátok, hidraulikus vezetékek, valamint csövekből, profilokból és tömör anyagokból készült alkatrészek gyártásához.
| Anyag | Max. kapacitás |
|---|---|
| Szabványos acélcső | 42 × 3 mm |
| Bútoripari cső | 48 × 1,5 mm |
| St35 – hidraulikus vezetékek | 42 × 4 mm |
| AISI 304 / 316 rozsdamentes acél | 42 × 2 mm |
| Élelmiszeripari rozsdamentes acél | 42 × 2 mm |
| Lágy sárgaréz | 50 × 3 mm |
| Kemény réz és alumínium | 54 × 2 mm |
| Lágy réz | 54 × 2 mm |
| TAZ védőcső | 60 × 2 mm |
| Többrétegű csövek – Mepla, Geberit stb. | 50 × 4 mm |
| S275J0 köracél | Ø 30 mm |
| S275J0 laposacél | 40 × 20 mm / 40 × 12 mm |
*A feltüntetett kapacitások tájékoztató jellegűek, és az anyag típusától, szilárdságától, falvastagságától, a hajlítási sugártól és az alkalmazott szerszámtól függnek. Az adott anyaghoz való megfelelőséget javasoljuk műszaki szakemberünkkel egyeztetni.
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Hajlítási modulus | 4 cm³ |
| Maximális hajlítási kapacitás | Ø 42 × 3 mm |
| Min. külső átmérő | 5 mm |
| Min. középvonali hajlítási sugár (CLR) | 10 mm |
| Max. középvonali hajlítási sugár (CLR) | 260 mm |
| Motorteljesítmény | 1,1 kW |
| Tápellátás | 220–400 V, 1 vagy 3 fázis, 50–60 Hz |
| Hajlítási sebesség | a választott gépváltozattól függően |
| A padlón álló változat méretei H × Sz × M | 400 × 570 × 1 000 mm |
| Az asztali változat méretei H × Sz × M | 400 × 570 × 450 mm |
| A padlón álló változat tömege | 80 kg |
| Az asztali változat tömege | 50 kg |
| Vezérlés | digitális vezérlés és lábpedál |
Elérhető kivitelek
| Modell | Kivitel |
|---|---|
| MB42PT | padlón álló változat háromfázisú motorral |
| MB42M | padlón álló változat egyfázisú motorral |
| MB42PM | kompakt asztali változat egyfázisú motorral |

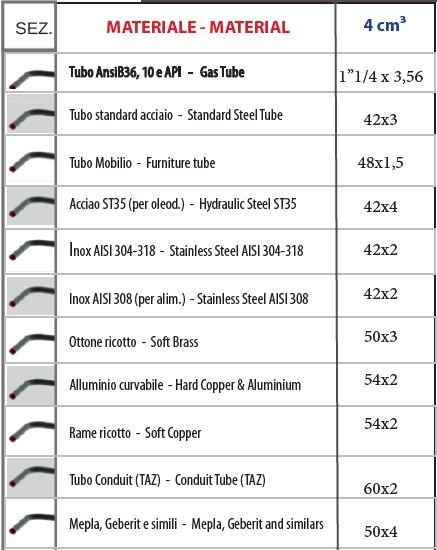

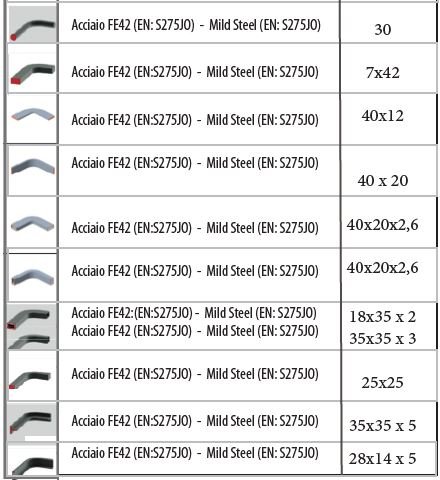

Maximális kapacitás
Segítségre van szüksége a megfelelő változat vagy szerszám kiválasztásához?
Töltse le az ERCOLINA katalógust, vagy lépjen velünk közvetlenül kapcsolatba. Az anyag, az átmérő, a falvastagság és a kívánt hajlítási sugár alapján ajánljuk a megfelelő MB42 változatot és hajlítószerszám-készletet.
