Ercolina TB60 Húzós tüskementes csőhajlító gép
- Kedvezmény bejelentkezés vagy regisztráció után
- Ingyenes szállítás 50 000 HUF + ÁFA felett
- Garanciális és jótállás utáni szerviz
- Szaktanácsadás
| Termék megnevezése | Termék típusa | Kép | Ár ÁFA nélkül | Ár ÁFA-val | Darabszám | |
| Ercolina TB60 tüske nélküli húzó csőhajlító gép | TB60 |
|
3 936 000 Ft |
4 998 720 Ft |
|
18% |
|
ERCOLINA TB60 – tüske nélküli csőhajlító gép legfeljebb 60 × 4 mm méretű acélcsövekhez, széles, R10–R380 mm hajlítási sugártartománnyal. Mikrometrikus X tengely-állítás, túlterhelés-védelem és gyors hajlítófejcsere.
|
||||||
| Ercolina TB60 tüske nélküli csőhajlító + 6 db-os szegmenskészlet | TB60set |
|
5 039 720 Ft |
6 400 444 Ft |
|
20% |
|
A készlet tartalmazza a TB60 csőhajlító gépet és 6 db hajlítószegmenst: 1/2" – 21,3 mm, 3/4" – 26,9 mm, 1" – 33,7 mm, 1 1/4" – 42,25 mm, 1 1/2" – 48,25 mm és 2" – 60,3 mm.
Ingyenes szállítás
|
||||||
Ercolina TB60 Húzós tüskementes csőhajlító gép
ERCOLINA TB60 – tüskementes csőhajlító R10–R380 mm hajlítási sugárral

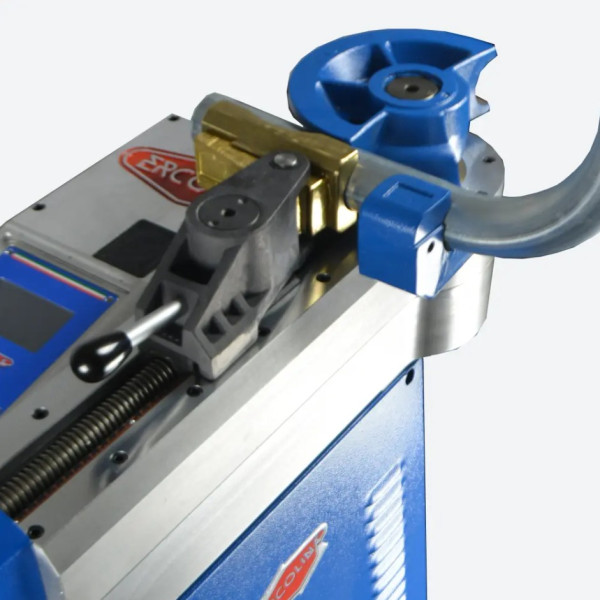

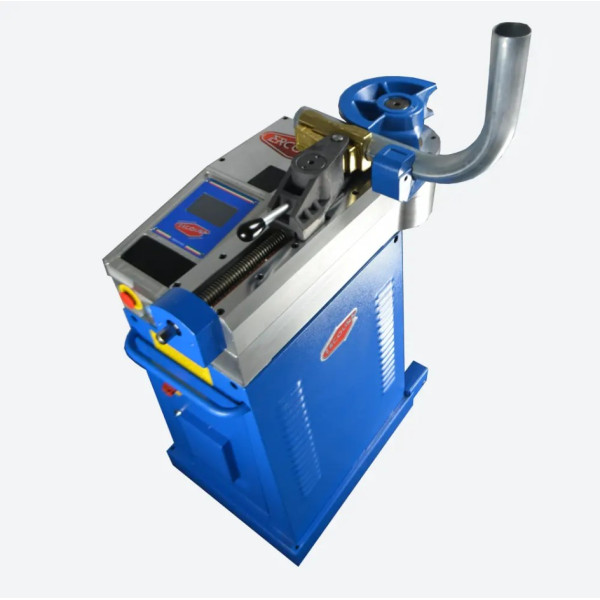

Az ERCOLINA TB60 egy elektromechanikus, tüskementes húzóhajlító gép (rotary draw bender), amely acélcsövek és profilok pontos, ismételhető hajlítására szolgál műhelyben és építési helyszínen egyaránt. A szabványos 60 × 4 mm kapacitásnak és a széles, R10–R380 mm hajlítási sugártartománynak köszönhetően az ERCOLINA kínálatának egyik leggyakrabban használt modellje – egyedi gyártáshoz és sorozatgyártáshoz egyaránt alkalmas.
A TB60 röviden:
| ⚙️ Acélcső-kapacitás | 60 × 4 mm |
| ✳️ Hajlítási sugár | R10–R380 mm |
| ⚡ Motor / feszültség | 1,5 kW / 220–400 V |
| ⏱️ Hajlítási sebesség | 1,5–3 ford./perc |
| ⚖️ A gép tömege | 180 kg |
A TB60 EDTPlus vagy TCPlus vezérléssel, az X tengely helyzetének mikrometrikus beállításával, valamint villogó figyelmeztető fényekkel ellátott túlterhelés-ellenőrző rendszerrel rendelhető – így a gép önállóan jelzi, amikor megközelíti kapacitásának határát.
Segítségre van szüksége a megfelelő modell kiválasztásához?
Töltse le az ERCOLINA katalógust, vagy lépjen velünk közvetlenül kapcsolatba – örömmel segítünk kiválasztani a csövek átmérőjének és anyagának pontosan megfelelő modellt.
Az ERCOLINA TB60 fő előnyei
- Széles hajlítási sugártartomány – R10-től egészen R380 mm-ig egyetlen gépen
- TCPlus vagy EDTPlus vezérlés – a kívánt automatizálási szintnek megfelelően
- Az X tengely mikrometrikus beállítása – pontos helyzetkijelzéssel
- Túlterhelés-ellenőrző rendszer – a villogó figyelmeztető fények védik a gépet és a kezelőt
- Opcionális kéttengelyes pozicionáló – lehetővé teszi a több síkban végzett hajlítások sorozatgyártását
- Gyors szerszámcsere – egyszerű és gyors gépátállítás
- Könnyű mozgathatóság – beépített kerekek és kihúzható fogantyú
- Lábpedálos vezérlés – kéz nélküli kezelés
Kinek ajánlott a TB60?
Az ERCOLINA TB60 elsősorban fémmegmunkáló, lakatos- és gépipari műhelyek számára készült, amelyek acélcsövek és profilok pontos, ismételhető hajlítását igénylik széles sugártartományban – az egyedi alkatrészek gyártásától egészen az opcionális kéttengelyes pozicionálóval végzett sorozatgyártásig. A kerekeknek és a kihúzható fogantyúnak köszönhetően a gép könnyen mozgatható a munkahelyek között, illetve közvetlenül az építési helyszínre is szállítható.
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Acélcső-kapacitás | 60 × 4 mm |
| Hajlítási keresztmetszeti tényező | 10 cm³ |
| Motor | 1,5 kW |
| Tápfeszültség | 220–400 V, 1–3 fázis / 50–60 Hz |
| Min. külső átmérő | 5 mm |
| Max. középvonali sugár | 380 mm |
| Min. középvonali sugár | 10 mm |
| Hajlítási sebesség | 1,5–3 ford./perc |
| Méretek H × Sz × M | 500 × 1000 × 760 mm |
| Tömeg | 180 kg |

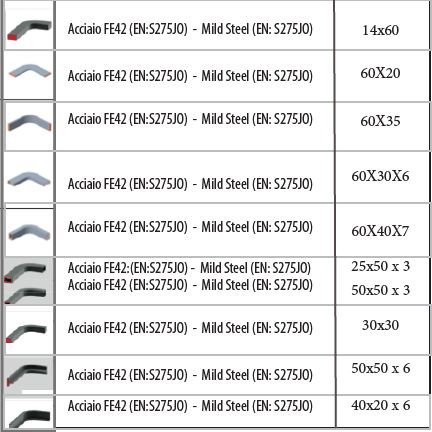

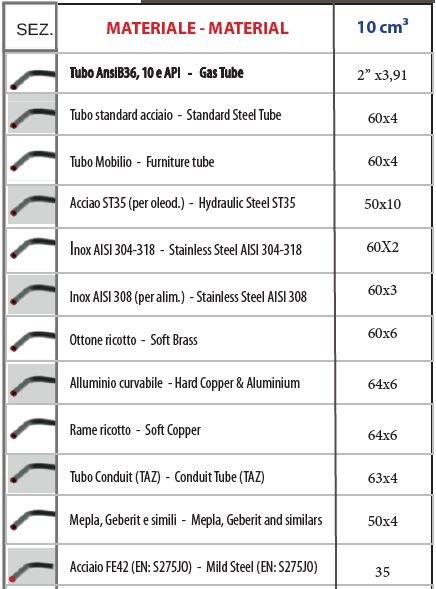

Maximális kapacitás és hajlítási technológia
- Lágyacél csövek kapacitása: 2-1/2″
- 2″ Sch. 40 csövek kapacitása
- 2″ négyszögletes csövek kapacitása
- Maximális CLR 15″, hajlítás akár 2D CLR-rel
- A hajlítási szög programozása érintőképernyőn, többnyelvű rendszerdiagnosztikával
- Gyors szerszámcsere-rendszer többféle sugárhoz
- Digitális hajlításiszög-kijelzés és anyag-visszarugózás kompenzáció
- Lábpedál a kéz nélküli kezeléshez
- Az ellennyomó matrica helyzetének elektronikus felügyelete a pontosság és az ismételhetőség érdekében
- Kompatibilis az ERCOLINA A40-P kéttengelyes pozicionáló asztallal többszörös és egymást követő hajlításokhoz
- Hidraulikus alkatrészek nélkül
*Minden kapacitás 48 000 psi szakítószilárdságú A53 osztályú anyagokra vonatkozik; a vastag falú és nagy szakítószilárdságú anyagok csökkentik a gép kapacitását. Az anyagspecifikációkról egyeztessen a beszállítóval.
Gyakori kérdések az ERCOLINA TB60-ról
Mekkora hajlítási sugárra képes az ERCOLINA TB60?
A TB60 R10 és R380 mm közötti sugártartományban hajlít, így lefedi az acélcsövek legtöbb általános és egyedi hajlítási igényét.
Mekkora maximális csőkapacitásra képes a TB60?
A szabványos kapacitás acélcsövek esetén 60 × 4 mm, legfeljebb 15″ CLR és 2D arányú hajlítási lehetőséggel.
Alkalmas a TB60 sorozatgyártásra?
Igen. Az opcionális kéttengelyes pozicionálóval a TB60 több síkban végzett hajlítások sorozatgyártását teszi lehetővé a cső kézi áthelyezése nélkül.
Mi a különbség a TCPlus és az EDTPlus vezérlés között?
Mindkét rendszer a hajlítási folyamatot vezérli, de automatizálási szintjükben és funkcióik terjedelmében különböznek – a konkrét választást javasoljuk a gyártási feladatnak megfelelően közvetlenül műszaki szakemberünkkel egyeztetni.
